Tubo flessibile rinforzato a metà galleggiante a un'estremità

Il tubo semi-galleggiante è rinforzato a un'estremità. Si collega alle boe SPM (Single Point Mooring) o CALM (Catenary Anchor Leg Mooring). Consente il trasferimento di petrolio tra una FPSO (Floating Production, Storage and Offloading) e una nave cisterna.

Test del tubo flessibile rinforzato a metà galleggiante a un'estremità

Jerryborg Marine è in grado di produrre e testare tubi galleggianti secondo lo standard GMPHOM 2009 (OCIMF) o secondo gli standard specificati dal cliente.

Richiedi un preventivo

Tubo flessibile rinforzato a metà galleggiante a un'estremità Caratteristiche

  • Scenari di applicazione: Adatto per applicazioni di tubazioni in operazioni di produzione, stoccaggio e scarico galleggianti (FPSO). Adatto per i sistemi di trasferimento collegati alle FPSO.
  • Opzioni per la carcassa: I nostri tubi galleggianti sono disponibili in configurazioni a una o due carcasse.
  • Prestazioni: I nostri tubi flessibili galleggianti sono generalmente classificati per pressioni operative di 15 bar, 19 bar e 21 bar. Il tubo ha un fattore di sicurezza pari a 5:1. La riserva minima di galleggiabilità è di 20% e sono disponibili opzioni personalizzate.
  • Prestazioni elettriche: I nostri tubi flessibili galleggianti sono disponibili con connessioni elettriche discontinue o con design personalizzati su richiesta.
  • Sicurezza: I tubi semigalleggianti rinforzati ad una estremità di Jerryborg Marine possono essere dotati di dispositivi di rilevamento delle perdite e di allarme. Quando il guscio è danneggiato, il rilevatore emette un segnale, consentendo al personale di identificare rapidamente il danno e di interrompere il lavoro per le riparazioni, riducendo così l'inquinamento ambientale.
One-End Reinforced Half Floating Hose

Parametri tecnici

Dati per pressioni standard di 15 bar, 19 bar o 21 bar

Diametro interno nominale

( mm )

 Peso in aria ( kg )    Diametro esterno ( mm )    Raggio minimo di curvatura ( m )
9.1m    10.7m    11.8m    A    B    C    D
150 ( 6" )    428    478    528    340    220    340    410    0.9 ( 3' )
200 ( 8" )    556    623    690    400    270    400    480    1.2 ( 4' )
250 ( 10" )    840    941    1042    460    330    480    560    1.5 ( 5' )
300 ( 12" )    1021    1143    1265    520    390    570    650    1.8 ( 6' )
400 ( 16" )    1894    2164    2434    600    530    760    850    2.4 ( 8' )
500 ( 20" )    2450    2740    3030    760    630    880    960    3.0 ( 10' )
600 ( 24" )    3615    4000    4385    850    740    1050    1130    3.6 ( 12' )

Contattateci per parametri o requisiti personalizzati non elencati. Tolleranze: ±5%.

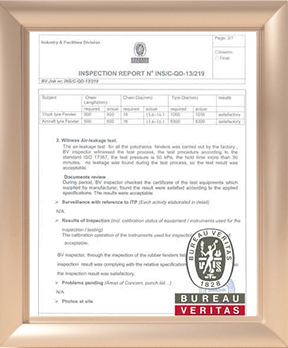

Rapporti di ispezione e certificazione
