В 2024 году компания Jerryborg поставила и установила постоянную систему боновых заграждений в регулярном доке для подводных лодок ВМС Китая в восточной части страны. Клиент выбрал нас в качестве поставщика боновых заграждений для предотвращения разливов нефти во время дозаправки и технического обслуживания подводных лодок в этом месте. После посещения объекта наша команда обнаружила, что морская вода в этом районе относительно спокойная, а приливные движения незначительны. После окончательного обсуждения мы рекомендовали постоянную полиуретановую стрелу с поплавками и балластными цепями из нержавеющей стали.
Мы установили постоянную стрелу изогнутой формы в защищенном месте гавани рядом с причалом. Общая длина развертывания составляет около 800 метров. Якорные точки закреплены через определенные промежутки, чтобы волны не сместили стрелу. С момента установки боновое заграждение практически все время остается в фиксированном положении и требует минимального обслуживания. Наши боновые заграждения также эффективно предотвращают утечку топлива, когда подводная лодка стоит на якоре, помогая нашим клиентам соблюдать стандарты безопасности в морской среде.
Этот проект является ярким примером использования постоянных боновых заграждений Jerryborg Marine в военных терминалах и в защищенных водах. На основе этого проекта мы обобщили основные технические характеристики постоянных боновых заграждений. Полную информацию о технической документации можно найти ниже.
Содержание
1 Структура оборудования и общая производительность..................................................................... 1
1.1 Надежность...................................................................................................................... 2
1.2 Универсальность................................................................................................................... 4
1.3 Работоспособность..................................................................................................................... 4
1.4 Совместимость................................................................................................................. 4
1.5 Ремонтопригодность.............................................................................................................. 4
1.6 Долговечность....................................................................................................................... 5
1.7 Стандарты и спецификации, принятые оборудованием............................................... 5
2 JRB1000W постоянный бум для удержания масла.................................................................... 5
2.1 Введение................................................................................................................... 5
2.2 Структура........................................................................................................................ 6
2.3 Производительность................................................................................................................... 7
2.4 Концевой разъем................................................................................................................ 9
2.5 Основные технические характеристики...................................................................................... 10
2.6 Упаковка, внешний вид и маркировка......................................................................... 11
3 Объем поставок.................................................................................................................. 12
4 Список запасных частей и инструментов..................................................................................................... 12
5 Экологические требования.............................................................................................. 12
Техническая спецификация штанги для удержания масла JRB1000W
1. Структура оборудования и общая производительность
Постоянная нефтезадерживающая стрела JRB1000W состоит из резинового корпуса, внешнего плавающего корпуса, концевого соединителя (или высокопрочных концевых соединителей), точек крепления, поручня, буксировочной уздечки и аксессуаров.
Постоянная нефтеулавливающая стрела JRB1000W предназначена для удержания и перенаправления морских нефтяных разливов во время ликвидации последствий инцидента, эффективно концентрируя разлитую нефть для облегчения операций по восстановлению. Эта стрела способна перехватывать различные типы нефти, включая тяжелую/среднюю сырую нефть, мазут и светлые нефтепродукты.
1.1 Надежность
Постоянная нефтезадерживающая стрела JRB1000W и вспомогательное оборудование являются стандартизированной продукцией нашей компании. Материалы и компоненты, используемые в оборудовании, поставляются от высококачественных экологически чистых отечественных поставщиков. На протяжении всего процесса проектирования и производства мы строго придерживаемся требований системы менеджмента качества (СМК), системы экологического менеджмента (СЭМ) и практических рекомендаций, а также спецификаций системы управления охраной труда и промышленной безопасностью (СУОТ). Строгие меры контроля качества применяются для обеспечения долговременной стабильности хранения и высокой эксплуатационной надежности оборудования в сложных условиях.
Постоянная нефтезадерживающая стрела JRB1000W изготовлена методом вулканизации с использованием специального хлоропренового каучука и многослойного высокопрочного нейлонового полотна с пропиткой. Такая конструкция обеспечивает превосходные преимущества, включая высокую прочность на разрыв, кислото- и щелочестойкость, маслостойкость, износостойкость, огнестойкость, погодоустойчивость, антивозрастные свойства и стойкость к коррозии в морской воде, гарантируя надежную работу и длительный срок службы в суровых морских условиях.
Постоянная нефтеулавливающая стрела JRB1000W имеет оптимизированную конструкцию с внешним плавучим корпусом, что позволяет удерживать нефть с двух сторон. Высокое соотношение плавучести и веса, превосходные характеристики волнообразования и исключительная способность удерживать нефть достигаются за счет сегментированной многокамерной системы плавучести. Непрерывная конфигурация камер обеспечивает безотказную работу - даже если одна или несколько камер выходят из строя, соседние камеры сохраняют достаточную плавучесть, чтобы поддерживать работоспособность стрелы без снижения общей эффективности.
На корпусе нефтяной стрелы имеются идентификационные полосы для улучшения видимости и защиты от случайных повреждений. В стреле используются резиновые ремни толщиной более 5 мм для поддержания вертикальной устойчивости и высокой прочности на разрыв, обеспечивающие равномерное распределение нагрузки и надежную структурную целостность.
Скользящие соединители (шарнирные или другие высокопрочные соединители) изготавливаются из коррозионностойкого алюминиевого сплава для морской среды, а крепежные элементы из нержавеющей стали и защитные покрытия остальных металлических компонентов обеспечивают долговременную надежность и долговечность.
Вся система разработана для безопасного и интуитивно понятного управления, удобства хранения и транспортировки, а также низкого уровня технического обслуживания.
1.2 Универсальность
Оборудование должно быть технически и эксплуатационно совместимо с существующими судами и другими системами ликвидации разливов нефти, включая оборудование для локализации, восстановления, хранения и транспортировки, для обеспечения бесперебойной совместимости и достижения оптимальной совместной работы.
1.3 Работоспособность
Комплексная система обеспечивает удобство использования, надежность, практичность и долговечность при низких эксплуатационных расходах. Стрела может быть быстро сконфигурирована с помощью буксируемой судном установки с ручной поддержкой, достигая скорости конфигурирования 200 метров в течение 20 минут.
Соседние штанги быстро соединяются между собой с помощью скользящих соединителей (шарнирных или других высокопрочных соединителей) для сборки штанги нестандартной длины, обеспечивая бесшовную интеграцию со штангами, оснащенными совместимыми соединителями. Гладкая непористая поверхность штанг обеспечивает легкую очистку и минимизирует остаточное масло.
1.4 Совместимость
Оборудование разработано в соответствии с международными промышленными стандартами и имеет высокосовместимые интерфейсы подключения, позволяющие быстро и удобно подключать боновые заграждения большинства отечественных и зарубежных производителей оборудования для ликвидации разливов нефти. Универсальная совместимость обеспечивает беспрепятственную интеграцию в различные системы.
1.5 Ремонтопригодность
В постоянной маслоулавливающей стреле JRB1000W используются стандартные компоненты, что обеспечивает легкую замену запасных частей и экономичное обслуживание. Система требует регулярного технического обслуживания для обеспечения постоянной готовности к работе и возможности аварийного развертывания.
Наша компания обеспечивает надежную систему послепродажного обслуживания, включая самостоятельное создание запасов запасных частей, дистанционную техническую помощь и поддержку на местах для обеспечения бесперебойной работы оборудования экстренного реагирования.
1.6 Долговечность
Материалы, используемые для внешней и внутренней отделки оборудования, устойчивы к воздействию масла, коррозии, износа, соли, погодных условий, старения и морской воды.
1.7 Стандарты и спецификации, принятые для оборудования
Весь комплект оборудования должен соответствовать последним или пересмотренным версиям соответствующих стандартов ISO, национальных стандартов моей страны или других признанных иностранных национальных стандартов.
- Номинальные параметры: ISO
- Измерения и размеры: SI
- Живопись: SIS
- Нефтяные стрелы: GB/T34621-2017
- Пиктограммы и знаки для упаковки, хранения и транспортировки: GB/T191-1990
2. JRB1000W постоянная стрела для удержания масла
2.1 Введение
Постоянная нефтеулавливающая стрела JRB1000W предназначена для локализации, перенаправления и концентрации морских нефтяных разливов во время инцидентов, обеспечивая эффективное восстановление с помощью физических методов. Остатки нефти, которые сложно извлечь, могут быть устранены с помощью химических, физических или биологических методов восстановления. Боны способны перехватывать тяжелую и среднюю сырую нефть, мазут, легкие нефтепродукты и аналогичные углеводороды.
Изготовленная из высокопрочной маслостойкой ткани с резиновым покрытием, стрела JRB1000W обеспечивает надежную грузоподъемность в условиях высокого напряжения.
Он подходит для использования в портах, гаванях, на морских буровых платформах и в операциях по ликвидации последствий чрезвычайных ситуаций на море.
Оборудование спроектировано, произведено и проверено в полном соответствии с китайским национальным стандартом GB/T 34621-2017 "Нефтяные стрелы", выпущенным Министерством транспорта.

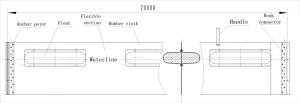

2.2 Структура
Нефтяная стрела относится к категории стрел с твердым поплавком. В ее верхней части установлены поплавки, а в нижней - балластные блоки, обеспечивающие вертикальную устойчивость стрелы в водной среде.
Постоянная нефтезадерживающая стрела JRB1000W состоит из резинового корпуса, внешнего плавающего корпуса, соединителя крюка (или высокопрочных соединителей), точек крепления, рукоятки, буксировочной уздечки и аксессуаров. Как показано на рисунке ниже:
2.2.1 Резиновый корпус: Сформированы путем вулканизации с использованием высокопрочной, маслостойкой, атмосферостойкой и коррозионностойкой ткани с покрытием из хлоропренового каучука.
2.2.2 Поплавки: Состоят из полиэтиленовых (PE) пластиковых корпусов с внутренним пенным наполнителем, надежно прикрепленных к резиновому корпусу с помощью болтов из нержавеющей стали.
2.2.3 Крючковый разъем: Крюковой соединитель, соответствующий стандарту GB/T34621-2017 Oil Boom Standard, изготовлен из алюминиевого сплава, устойчивого к коррозии в морской воде, и крепится к резиновому корпусу с помощью крепежных элементов из нержавеющей стали. (Опционально доступны альтернативные конструкции высокопрочных соединителей).
2.2.4 Якорная точка: Под скользящим соединителем встроены скобы для крепления анкерных линий.
2.2.5 Ручка: Ручки для подъема, изготовленные из маслостойкой прорезиненной ткани, крепятся к корпусу стрелы с помощью компрессионных болтов из нержавеющей стали, что обеспечивает возможность ручного перемещения при развертывании и извлечении.
2.3 Эксплуатационные характеристики постоянной нефтезадерживающей стрелы JRB1000W
2.3.1 Качество внешнего вида резины масляной стрелы превышает требования стандарта HG/T3046. Все металлические компоненты надежно скреплены, чисты и не имеют заусенцев；.
2.3.2 Корпус стрелы изготовлен из пропитанного резиной полотна и маслостойкой резины, при этом полотно обеспечивает прочность на разрыв 300 Н/мм и прочность на разрыв 1 030 Н. Каждая секция имеет бесшовную продольную конструкцию без соединительных элементов, пузырей, складок или трещин. Внешний резиновый слой устойчив к воздействию масла, кислот, щелочей, коррозии в морской воде и ультрафиолетовому старению и надежно работает при температурах от -40℃ до +70℃. Прорезиненная ткань имеет прочность межслойного сцепления 11,5 Н/мм и прочность сцепления поверхности с основанием 12 Н/мм. Нефтеулавливающая стрела имеет двусторонне-симметричную конструкцию, что позволяет развернуть ее любой стороной в сторону разлива нефти для проведения эффективных операций по локализации.
2.3.3 Металлические конструктивные элементы: Скользящий соединитель изготовлен из алюминиевого сплава, устойчивого к коррозии в морской воде, а крепежные элементы (например, болты) - из нержавеющей стали. В неметаллических материалах используются устойчивые к морской воде, погодным условиям и маслу соединения. Изделие не имеет дефектов, нарушающих функциональную целостность.
2.3.4 Флотаторы изготовлены из высокопрочного полиэтилена (PE), устойчивого к воздействию масла, кислот, щелочей, коррозии в морской воде и ультрафиолетовому излучению. Каждый поплавок содержит сердечники из вспененного материала с закрытыми порами, что гарантирует отсутствие дефектов, снижающих эксплуатационные характеристики.
2.3.5 Для монтажа на месте используются скользящие соединители, обеспечивающие полную взаимозаменяемость секций стрелы. Во время статического развертывания стрелы поддерживается стабильный свободный борт и осадка, что обеспечивает эксплуатационную надежность.
2.3.6 Все комплектующие стрелы имеют безупречную поверхность - чистую, без заусенцев и неровностей. Вся система соответствует стандарту Министерства транспорта GB/T34621-2017 "Стрелы для удержания нефти".
2.3.7 Нормальный срок службы составляет не менее 5 лет, а нормальный срок хранения - не менее 8 лет.
2.4 Концевой разъем
В соответствии с эксплуатационными требованиями возможны различные способы соединения, включая скользящие соединители, шарнирные соединители, соединения с помощью пластинчатых зажимов и гибридные системы с тросовыми зажимами, сочетающие тросы из нержавеющей стали с усиленными проушинами. Соединители полностью взаимозаменяемы и обладают следующими характеристиками：
2.4.1 Высота разъема равна общей высоте масляной штанги；.
2.4.2 Взаимосвязанные секции стрелы равномерно распределяют и передают нагрузку на растяжение во время работы, предотвращая локальные перегрузки；.
2.4.3 Соединитель обеспечивает герметичность после соединения, устраняя риск утечки масла на стыках；.
2.4.4 Соединения остаются работоспособными в условиях загрязнения нефтью, скопления мусора или образования льда；.
2.4.5 Быстрая сборка/разборка возможна как в подводных, так и в наземных условиях без использования специализированного оборудования；.
2.4.6 Не влияет на эксплуатационные характеристики нефтяной стрелы (включая свободный борт, крен, волнообразование, остойчивость и т.д.)）；.
2.4.7 Дизайн обеспечивает независимую от температуры функциональность благодаря легкости конструкции и стабильному сохранению плавучести；.
2.4.8 Для работы в полевых условиях не требуются специализированные инструменты для монтажа/демонтажа；.
2.4.9 Нет выступающих частей, которые могут привести к запутыванию, травмам или проколам; нет риска травмирования персонала。
2.4.10 Прочность на растяжение соединителя превышает прочность на растяжение мембраны；
2.4.11 При выборе соединителей учитывались такие факторы, как вес, механическая прочность, химическая стабильность, гибкость и условия окружающей среды в рабочей воде。
2.4.12 Буксировочная уздечка с масляной стрелой может быть выбрана в соответствии с требованиями пользователя.
2.5 Основные технические характеристики
| Название/модель | JRB1000W постоянная стрела для удержания масла |
| Общая высота | 1000 мм |
| Свободный борт | 400 мм |
| Проект | 600 мм |
| Длина секции стрелы | 20m |
| Концевой разъем | Скользящий соединитель |
| Юбка | Хлоропреновая (неопреновая) резиновая ткань, обладающая маслостойкостью, атмосферостойкостью, стойкостью к истиранию, коррозии и воздействию морской воды |
| Цвет | Черный |
| Поплавок | Положение: внешнее
Тип: изготовлен из полиэтиленовой оболочки с поролоновой подкладкой внутри. |
| Количество поплавков | 14 шт. (28 полупоплавков) |
| Вес | 15.25kg/m（305Kg/section） |
| Отношение полной плавучести к весу стрелы | 4.49：1 |
| Общая прочность на разрыв | 600KN |
| Прочность на разрыв нефтяной стрелы | 200KN |
| Рабочая температура | -30～60℃ |
| Подходящая температура хранения | -40～60℃ |
| Максимальная высота волны | 2.0m |
| Максимальное сопротивление скорости ветра | 25 м/с или более |
| Максимальное сопротивление скорости потока | 3Knot |
| Максимальная скорость буксировки по прямой | 10 узлов |
| Среда использования | Защищенная вода |
2.6 Упаковка, внешний вид и маркировка
2.6.1 Упаковка
Масляные штанги должны быть упакованы в гибкие упаковочные мешки или насыпную тару, при этом каждая партия должна содержать сертификат соответствия, технические характеристики и упаковочный лист. На внешней поверхности упаковки должна быть четкая маркировка с указанием наименования продукта, номера модели, наименования производителя и информации о грузополучателе.
2.6.2 Маркировка
- На обоих концах каждой секции стрелы на видных местах должны быть размещены идентификационные таблички".
- Содержание этикетки должно включать модель продукта, название производителя (или логотип зарегистрированной торговой марки) и дату производства；.
- Базовая линия текста на этикетках должна точно совпадать с черновой линией штанги；.
- Желтая полоса должна быть нанесена аэрозольной краской в продольном направлении вдоль корпуса стрелы".
- Логотип четкий, прочный и яркий, его нелегко смыть водой.
3. Объем поставки
| НЕТ. | Технические характеристики | Имя | Количество |
| 1 | JRB1000W-00 | постоянная стрела для удержания нефти | 55m |
| 2 | JRB1000W-01 | Дужка | 4 шт. |
| 3 | M10 | планка-бабочка | 8 шт. |
4. Список запасных частей и инструментов
| НЕТ. | Технические характеристики | Имя | Количество |
| 1 | M10 | дужка | 2шт |
| 2 | резиновый лист для ремонта | 0.5m2 | |
| 3 | ремонтный клей (0,85 л/бутылка) | 1 шт. | |
| 4 | ножницы | 1 шт. | |
| 5 | ящик для инструментов | 1 шт. |
5. Экологические требования
Подходящая максимальная высота рабочей волны: 2,0 м
Подходящий максимальный рабочий расход: 3.0Kn
Подходящая максимальная рабочая скорость ветра: 25 м/с
Подходящая рабочая температура: -40～70℃
Подходящая рабочая влажность: 0～100RH
Адаптация к морским условиям: применимо к открытым морским портам и акватории причалов
