Kryogen-Schlauch – Jerryborg Marine

Der Kryo-Förderschlauch von Jerryborg Marine wird hauptsächlich zum Fördern von verflüssigten Medien bei niedrigen Temperaturen eingesetzt. Er ist für Betriebstemperaturen von -50 °C bis 45 °C, Betriebsdrücke von 2,0 MPa und 2,5 MPa sowie Nennweiten von 1″ bis 12″ geeignet. Der Schlauch verfügt über einen mehrschichtigen Verbundaufbau. Je nach ihrer Funktion bestehen die Dichtungsschicht, die Verstärkungsschicht und die Außenhülle aus Materialien wie PTFE, HDPE, PET, PA, PP, PE und TPU. Der Schlauch enthält außerdem Innen- und Außendrähte aus Edelstahl.

Durch diese Konstruktion behält der Schlauch auch bei niedrigen Temperaturen seine Flexibilität und Festigkeit. Er eignet sich zum Be- und Entladen sowie zum Transport von verflüssigten Gasen und anderen Tieftemperaturmedien. Jerryborg Marine kann die passenden Spezifikationen für Kryoschläuche entsprechend der Art des Mediums, des Betriebsdrucks, des Temperaturbereichs und der Anschlussart bereitstellen.

Angebot einholen
Kryogener Verbundschlauch für den Transport von LNG und Flüssigkeiten bei extrem niedrigen Temperaturen

Anwendungsbereiche für Kryoschläuche

  • LCO₂-Transfer

Kryogenrohre können zum Be- und Entladen sowie zum Umfüllen von LCO₂ verwendet werden. In der Praxis lassen sie sich an LCO₂-Speichertanks, Transportanlagen sowie Be- und Entladesysteme anschließen, um flüssiges Kohlendioxid zwischen verschiedenen Anlagen umzufüllen.

  • Be- und Entladen von Flüssiggas

Geeignet für das Be- und Entladen von Flüssiggas. Damit lässt sich Flüssiggas zwischen verschiedenen Systemen wie Lagertanks, Tanklastwagen und Be- und Entladeanlagen an Terminals umfüllen.

  • Förderung von flüssigem Ammoniak

Es kann in Speichersystemen und Fördersystemen für flüssiges Ammoniak eingesetzt werden, um flüssiges Ammoniak ein- und auszuladen und das Medium unter Tieftemperaturbedingungen zwischen Anlagen zu fördern.

  • Propanumfüllung

Geeignet für den Transport von bei niedrigen Temperaturen verflüssigten Gasen wie Propan und einsetzbar für Verbindungen zwischen Lagertanks, Transportanlagen sowie Be- und Entladeanlagen.

  • Schifffahrt und Terminalbetrieb

Kryogen-Schläuche können als flexible Verbindungsleitungen in LPG-Terminals, Speicher- und Umschlaganlagen für Flüssiggas sowie in Be- und Entladesystemen zwischen Schiff und Land eingesetzt werden. Im Vergleich zu festen Rohrleitungen eignen sich flexible Schläuche besser für Positionsänderungen und den Anschluss von Geräten beim An- und Ablegen von Schiffen.

Angebot einholen

Tiefkühelschlauch

Der Tiefkühelschlauch wird hauptsächlich zum Fördern von verflüssigten Medien bei extrem niedrigen Temperaturen eingesetzt. Er eignet sich für Temperaturen von -196 °C bis 45 °C, Nenndrücke von 1,05 MPa und 1,3 MPa sowie Nennweiten von 1″ bis 12″. Der Schlauch verfügt über einen mehrschichtigen Verbundaufbau. Die Dichtungsschicht besteht aus PTFE, hochmolekularen Polymeren und Polyamid-Werkstoffen. Die Verstärkungs- und Außenschichten bestehen aus Polymerwerkstoffen und enthalten Innen- und Außendrähte aus Edelstahl, um die Anforderungen für den Transport unter extrem niedrigen Temperaturen zu erfüllen.

Jerryborg Marine kann geeignete Spezifikationen für tiefkryogene Schläuche für verschiedene Medien, Betriebstemperaturen, Drücke und Anschlussanforderungen bereitstellen. Der Schlauch eignet sich zum Be- und Entladen sowie zum Umfüllen von Medien mit extrem niedrigen Temperaturen wie LNG, flüssigem Stickstoff, flüssigem Sauerstoff, flüssigem Methan und Ethylen.

Angebot einholen

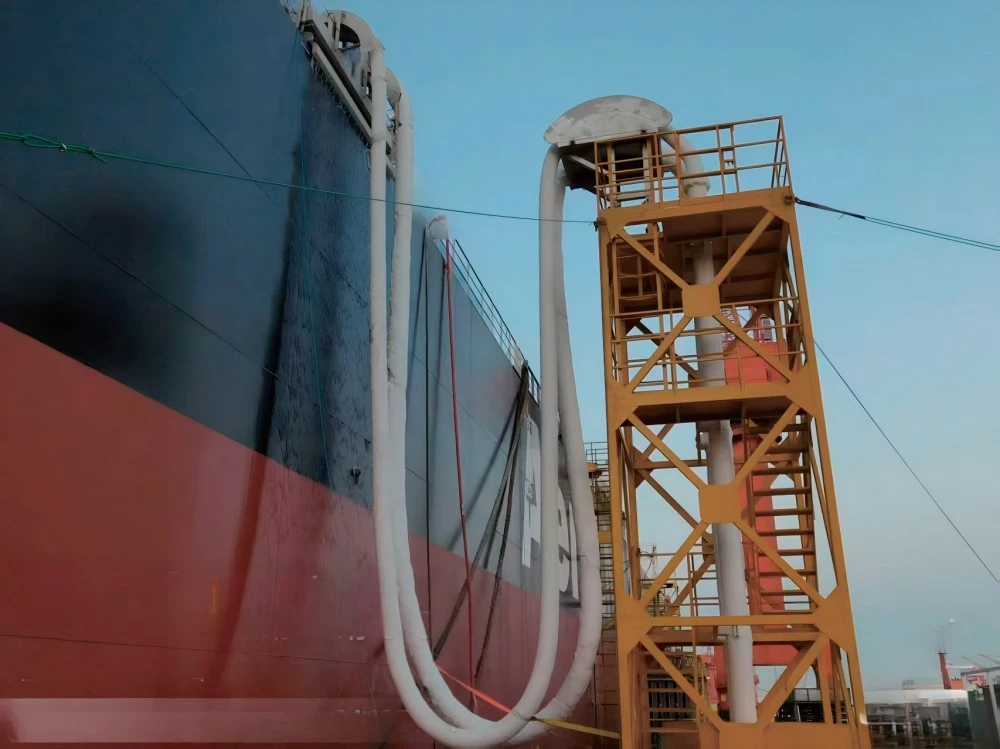

Tiefkryogener Verbundschlauch für das Be- und Entladen von LNG-Schiffsterminals

Anwendungsbereiche für Tiefkühelschläuche

  • LNG-Umladung

Wird zum Be- und Entladen sowie zum Umschlag von Flüssigerdgas (LNG) verwendet. Es ermöglicht flexible Verbindungen zwischen LNG-Lagertanks, Transportanlagen, Terminals und den dazugehörigen Be- und Entladesystemen.

  • Umfüllung von flüssigem Stickstoff

Geeignet für die Lagerung, Be- und Entladung sowie den Umschlag von flüssigem Stickstoff. Es ermöglicht den effizienten Umschlag von Tieftemperaturmedien zwischen Lagertanks und Transportmitteln.

  • Umfüllung von flüssigem Sauerstoff

Es kann für Niedertemperatur-Transfer-, Befüll- und Entleerungsanschlüsse in Systemen zur Lagerung und zum Transfer von flüssigem Sauerstoff verwendet werden. Es eignet sich für den Transfer von Medien zwischen Anlagen, bei denen eine flexible Leitung erforderlich ist.

Flüssigmethan-Förderung: Wird für die Förderung von bei extrem niedrigen Temperaturen verflüssigten Medien wie beispielsweise Flüssigmethan eingesetzt. Sie findet Anwendung in Lager-, Transport- sowie Be- und Entladesystemen.

  • Ethylenübertragung

Geeignet für den Transport von flüssigem Ethylen bei niedrigen Temperaturen. Es verbindet die entsprechenden Lagertanks, Transportanlagen sowie Be- und Entladeeinrichtungen miteinander.

  • Betrieb von LNG- und Kryo-Terminals

Tiefkälteschläuche können in LNG-Empfangsterminals, LNG-Terminals und anderen Anlagen zur Lagerung und zum Umschlag bei niedrigen Temperaturen eingesetzt werden. Bei Be- und Entladevorgängen vom Schiff zum Land, bei denen sich die Position zwischen Schiffen und Landausrüstung ändert, kann der flexible Schlauch als Verbindungsleitung zwischen den Anlagen dienen.
